磁悬浮环形导轨输送线
发布时间: 2024-05-06 14:13
磁悬浮环形输送线取消了机械传动结构，具备定位精度更高，运行平稳，速度加速度更高，以及每个模块单独控制的特点，在新能源，医疗，半导体等行业应用广泛。
产品亮点：
高速、高加速
定位精度高
动子独立控制
动子可与外部结构多轴联动
动子刚性大
磁力驱动
提供恒定的力
结构紧凑
任意曲线运动
运动模式仿真
整条输送线均为绝对位置模式
模块化设计
软件实时调整动子运动特性
型号规格：
| MiTS | Minsion Intelligent Transmission System |
| xx | xx为1代表第一代智能输送系统 |
| ST | 定子Stator |
| L/C | L直线行定子 C弧形定子 |
| xxx | 定子长度/弧度 如240,480 |
| MO | 动子Mover |
| A/B/C | 动子规格：A：50N B:100N C:150N |
| xxx | 动子的长度，如120 |
产品性能参数：
| 产品型号 | MiTS-ST-Lxxx | A | B | C |
|---|
| 电源 | 48VDC |
| 工作温度 | -40℃~65℃ |
| 储存温度 | -40℃~85℃ |
| 搭配主站 | MiTS﹣MS 1.0 |
| 峰值推力 | 50N | 100N | 150N |
| 最大运动速度 | 4m/s | 3m/s | 2m/s |
| 最大加速度 | 5G |
| 负载 | 2kg | 4kg | 6kg |
| 重复定位精度 | 可选：±10μm ± 150μm |
| 设备输入电压 | 220V 50/60HZ |
| 通讯接口 | EtherCAT |
| 系统长度 | 10－200m |
| 动子数量 | 1-200 |
| 直线段单组电机长度 | 240mm |
| 曲线段单组电机弧长 | 480mm |
所有电机模块都可以根据需要自由组合。

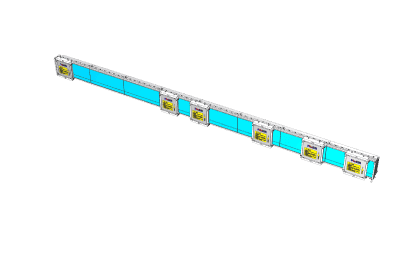

任意不闭合直线

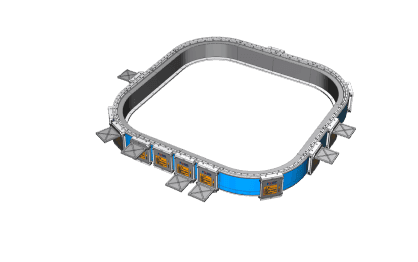

标准任意长度矩形

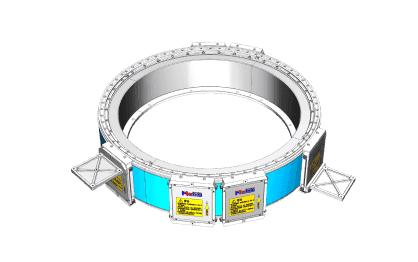

小于最小半径任意圆形
标准任意长度环形

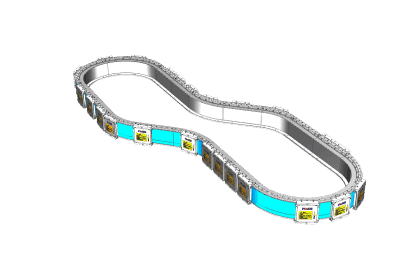

客户定制化任意组合
